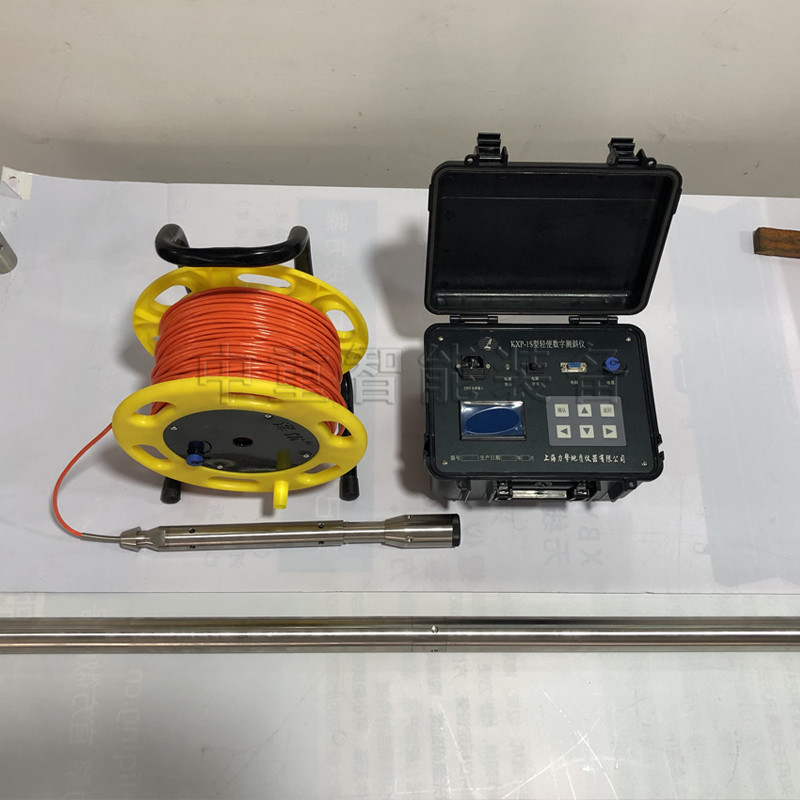

KXP-1S 轻便数字测斜仪是最新推出的一款低成本线缆式轻便数字测斜仪。仪器采用高强 度设计结构，可自如应对钻探工地复杂的现场环境。探棒内部集成了高精度的三轴磁传感器 和加速度传感器，可精准检测方位角和顶角信息。同时，仪器取消了传统 KXP-1 型轻便测斜 仪内部的所有活动机械结构，大大提升了仪器的抗震性能。用户通过操作地面仪，信号经三 芯测井专用电缆传输，可以实时完成测量，操作简单，携带轻便，是一款可靠易用的测斜产 品。

主要技术指标

顶角测量范围： 0° -- 50°（分辨率 0.1°）  精 度 ±0.2°

方位角测量范围： 0° - 360°（分辨率 1°） 精 度 ±3°

密封性能：承受液压不低于 20 Mpa

工作电压： 220V 交流电供电

外形和重量： ? 40 mm×1230 mm、重约 6 kg

测量方式 ：通过电缆传输指令和数据，可直接在地面仪上读取钻孔数据

储存容量： 共可储存 9 个孔号，每个孔号可存储 99 组顶角/方位数据

工作温度： -10°C -- +60°C

KXP-1S 是一款高精度的精密测量仪器，在日常的使用过程中要注意轻拿轻放，小心操作。 如果使用中遇到任何问题或者仪器不正常，应第一时间翻阅本手册查找相关内容的使用说明 或致电生产厂商咨询。 测井前 ? 检查测井电缆有无破损，各个接头处的密封圈是否安装妥当。

? 可在地面用【置零】功能进行一次模拟操作验证通讯是否正常。

测井中

? 应控制仪器下放深度小于孔的深度，严格禁止将仪器直接砸到井底后才停止，否则 将对仪器造成毁灭性的损坏。

? 到达待测位置后，应停留片刻让探棒充分静止下来，以免震动干扰仪器读数。

测井后 ? 检查各个接头处的密封圈是否完好、有没有磨损并涂抹适量牛油。

? 清洁污渍并检查探棒外管是否有损伤和形变。

日常维护

? 注意探棒的防潮防水，避免电气部分。

? 探棒内部结构精密，拆卸仪器可能造成精度损失甚至器件损坏。 精度维护

? 厂家建议仪器每使用一年返厂进行重新标定。

快速检测 在没有条件使用 JJG-2 测斜仪校验台的情况下，可使用如下方法对仪器进行简易快速 的检测：

 ? 顶角检测：在无风环境将仪器用绳子垂直吊起，测得数据的顶角应在 0°左右。

 ? 方位角检测：在无磁环境找一块屏幕，如木板。将仪器在顶角大于 5°的情况下紧 贴该平面并测得一方位角，随后将仪器反转 180°指向另一侧再测得另一方位角。 这两个角度的差值应该在 180°左右。
