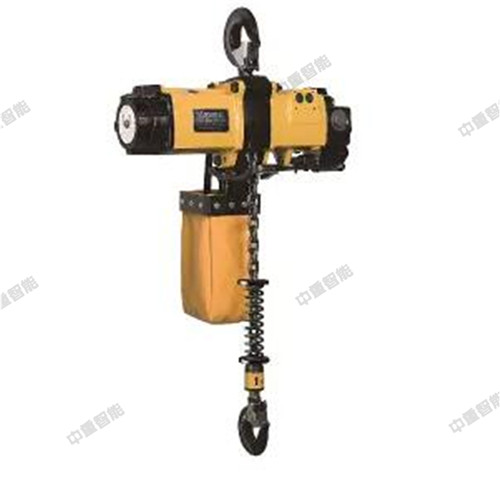

HQ6-(3～16)气动葫芦

气动葫芦产品简介

气动葫芦主要适用于危险生产过程中，针对有可燃性气体存在的环境。对阻燃，没有静电有要求的场合。它在国外工业化国家被普遍地应用在化工、纺织、喷漆、物流、码头等易燃、易爆、高温、高粉尘、腐蚀的作业场所。由于它具有高频率，无极变速的特点，深受产量大，连续作业的汽车、

拖拉机、电机、电冰箱等制造行业以及物流行业的青睐。如一些工业发达的国家明确规定，石油、化工、汽车、矿山等易燃易爆场合，强制使用

气动葫芦。其优点如下：

A:没有静电无电火花，防爆起重设备。适用于：Ⅰ区危险场所，含ⅡC，T5组及以下。

B:体积小、重量轻、重量为同种规格电动葫芦的1/3~1/8 。

C:运行速度快，为电动葫芦的 2～3倍，并能可以调速。

D:耐酸碱、蒸汽、抗高粉尘。

E:小吨位气动葫芦，为连续作业采取了好的条件。

F:具有断气?；すδ埽谕蝗欢掀榭鱿鹿ぷ鞑换嵯陆怠⒌袈??；褂凶运δ?，预备速度过快。

气动葫芦结构说明

① 手控阀：主要由：手柄、 阀体及按键组成。操纵按键可打开气门，以控制主控阀气道与马达气道的连通。或手拉绳式操作拉动摆杆的旋转，以达到气门的开度，可实现无级变速。

② 主控阀：主要由：左右阀杆、连杆和配气盘组成。通过左右气道的切换来完成气马达正反转的配气工作。

③ 气马达：主要由：转子、定子、前后端盖和叶片组成。当主控阀的分气盘将压缩空气送入马达时，叶片随着转子产生高速旋转。

④ 吊挂：主要由：上钩、吊挂体、链轮、链条、下钩等部分组成。依靠链轮的正反转动来完成上升和下降运动。

⑤ 减速器：主要由：外壳及一套行星减速机构组成。当气马达高速轴输入减速机构后，经减速增大了扭矩，由末级输出给升降链轮。

⑥ 刹车机构：主要由：刹车锥、刹车环及缸体组成。通过主控阀分气到缸体，将刹车锥、刹车环分离，以解除制动。

⑦ 连锁机构：主要由：转轴、摆架及复位簧组成。当上升、下降到位置时起到防撞和?；ぷ饔?。
