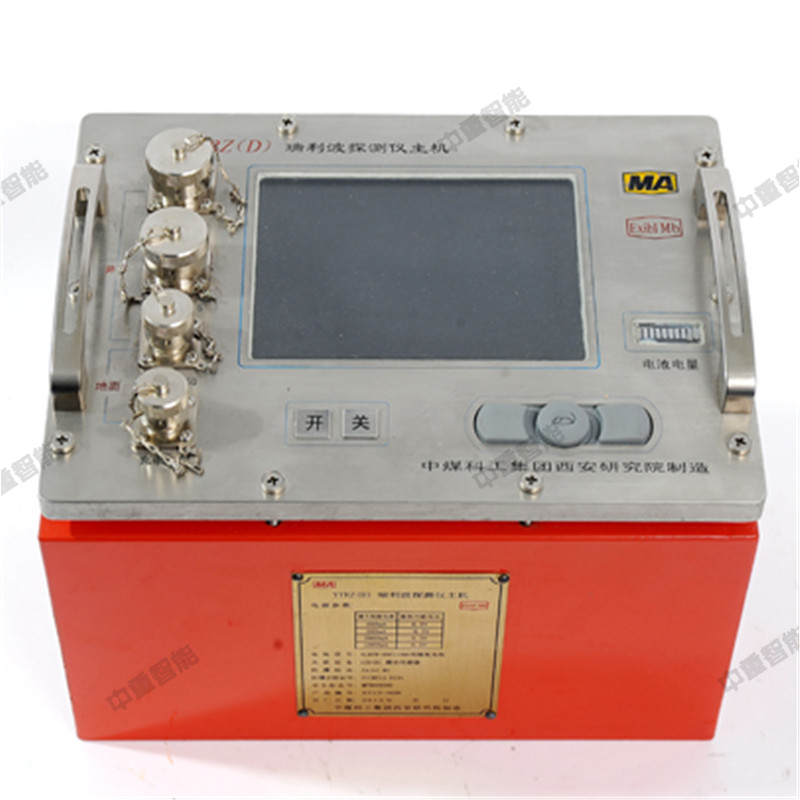

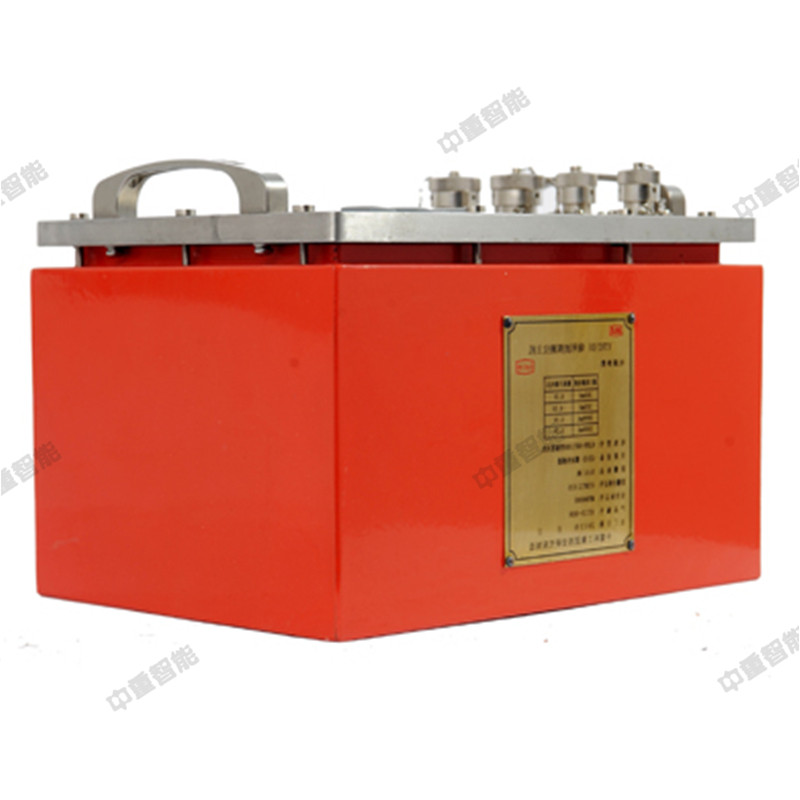

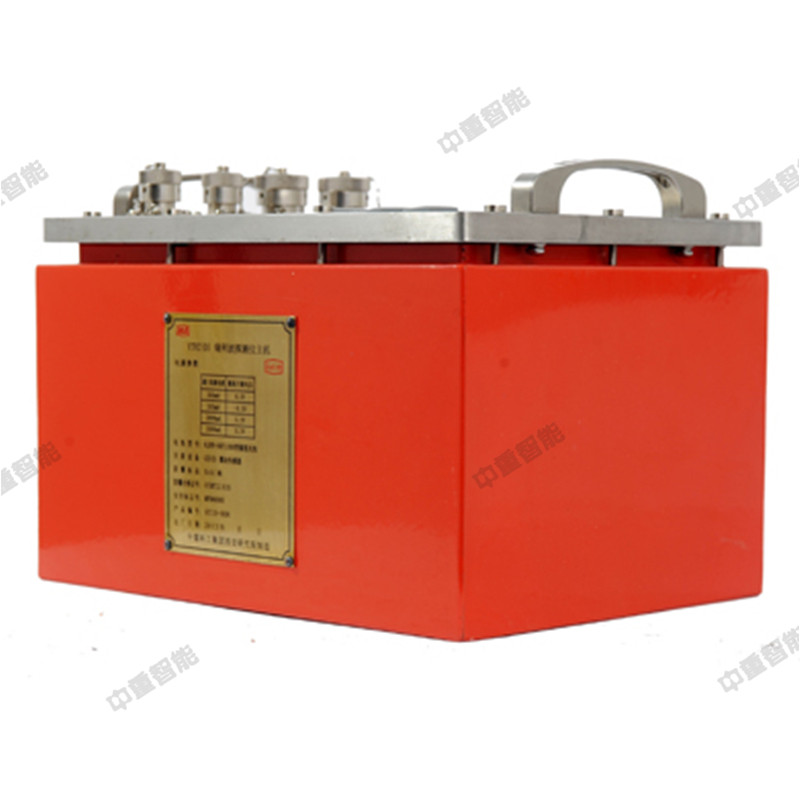

瑞利波探测仪

瑞利波探测仪产品介绍：

矿井瑞利波探测技术是根据瑞利波的频散特性，利用人工激发地震波的方式来进行浅层工程地质勘探的一种新型勘探方法。从上世纪90年代开始，西安研究院率先将瑞利波勘探技术和方法引入到煤矿井下探勘工程中，成功研制出瑞利波探测仪并在全国多个煤矿开展了井下瑞利波勘探工作，积累了丰富的现场经验。近年来，结合用户使用情况不断升级改造，研制出新一代YTR(D)瑞利波探测仪及配套数据处理软件，在探测深度和可靠性上有了较大的突破，为煤矿安全高效生产提供了有力保障。

瑞利波探测仪适用范围：

◎ 巷道迎头前方80m范围内小构造超前探测

◎ 下组煤深度厚度探测

◎ 巷道底板隔水层厚度探测

◎ 工作面内部断层跟踪、隐伏构造探测

◎ 石门揭煤安全距离探测

瑞利波探测仪产品参数：

输入信号通道           6道

信号输入频率响应       1Hz～500Hz

采样频率               7档可选（62.5Hz-4KHz）

记录长度               4档可选（512个样点-4096个样点）

程控增益               20，22，24，26 共四挡

各道振幅一致性         ≤0.5％

各道相位一致性         ≤0.5°

最大输入信号           ≥8V（峰峰值）

输出电压范围           ≤5V

幅频响应               20Hz～1000Hz（相对误差≤5％）

参考灵敏度             100±7 mV/m?s-2 （20±5℃）

最大允许加速度         40 m?s-2

动态范围               ≥120dB
