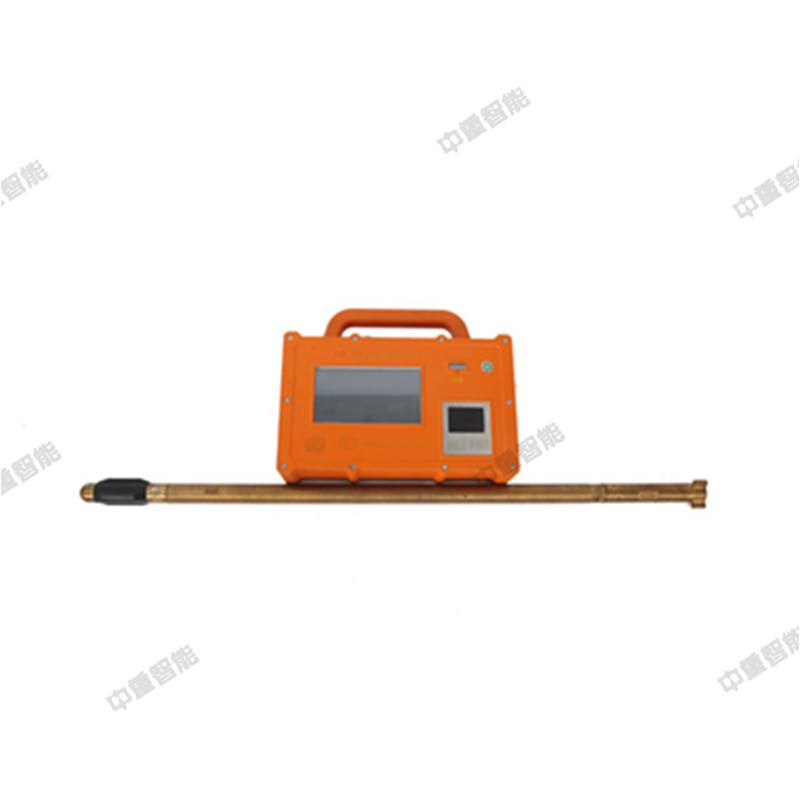

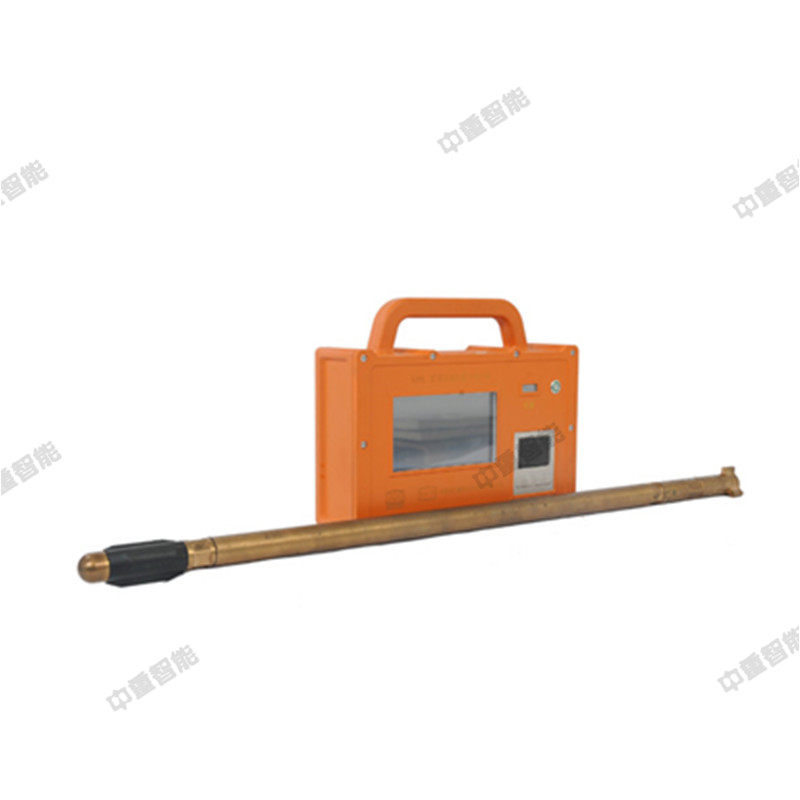

YZG7矿用钻孔轨迹测量仪

简要说明
该仪器适用于煤矿井下高瓦斯、高粉尘、高温度环境中，能够进行地质勘探孔、瓦斯抽放孔、探放水孔、注浆加固孔等钻孔的轨迹随钻测量。
该仪器可实现回转钻进随钻测量，并将数据存储在探管内部，成孔后井下显示轨迹。具有体积小、重量轻、携带方便的特点。可显示钻孔的轨迹图形以及深度、倾角、方位角数据，数据采用Excel格式保存，方便地实现数据的存贮、删除、显示。

技术参数
测量范围及精度
参数名称                        测量范围                     绝对误差
倾角                             -90°～90°                    ±0.1°
方位角                             0°～360°                     ±1.0°
工具面向角                          0°～360°                     ±1.0°
探管基本参数                            显示控制器基本参数
?工作时间     ≥100h                 ?使用方式    携带式
?外径         Ф30mm                 ?操作系统    WinCE操作系统
?长度         952mm             ?存储容量    最大32G
?质量         ≤3.3kg             ?显示屏    7寸
?耐水压     ≥12Mpa             ?数据管理    井下现场显示钻孔轨
