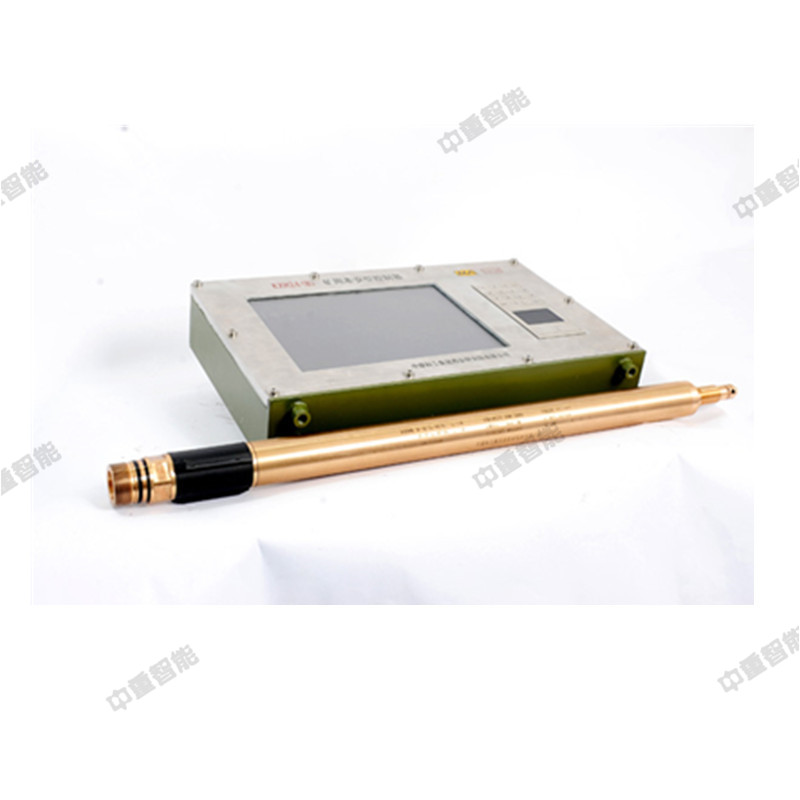

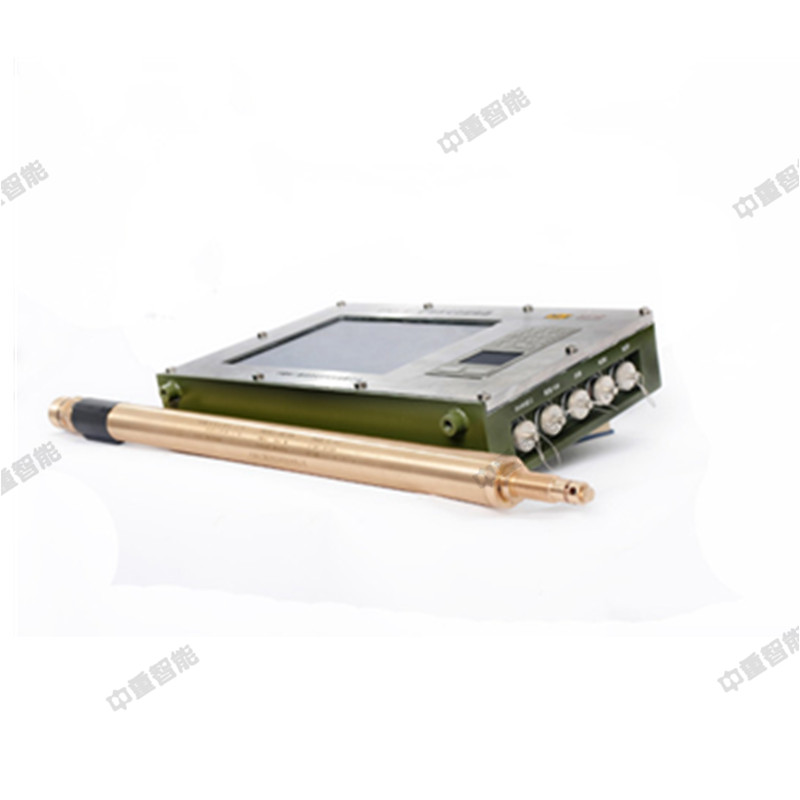

YSDC矿用电磁波随钻测量仪

简要说明

该仪器主要用于钻孔施工过程中的钻孔倾角、方位角、工具面向角等参数的监测，同时可实现钻孔参数、钻孔轨迹的即时显示。适用于煤矿井下瓦斯抽放钻孔、超前勘探孔等钻孔施工，同时可适用于地面勘探钻孔，煤层气开采水平分支孔等钻孔施工。
该仪器运用电磁波信号传输的方式，具有信号传输速率高、测量时间短等特点。显示控制器实现了无键盘操作，通过鼠标可方便地控制和设置功能，完成数据测量操作过程。
 技术指标
测量范围及精度
参数名称                      测量范围                        绝对误差
倾角                           -90°～+90°                         ±0.2°
方位角                        0°～360°                          ±1.2°
工具面向角                        0°～360°                       ±1.2°
无线随钻测斜仪探管基本性能参数
?工作时间      ≥160h
?外径          Ф42mm
?长度          2337mm
?质量          ≤15kg
?耐水压      ≥12Mpa
矿用隔爆兼本安型直流电源基本性能参数
?额定输入      Ac127V
?输入功率      ≤50W
?外形尺寸       290×290×176（mm）
?重量          ≤45Kg
控制器基本性能参数
?显示屏尺寸  12.1寸
?外形尺寸      460×252×98（mm）
?质量          ≤10Kg
