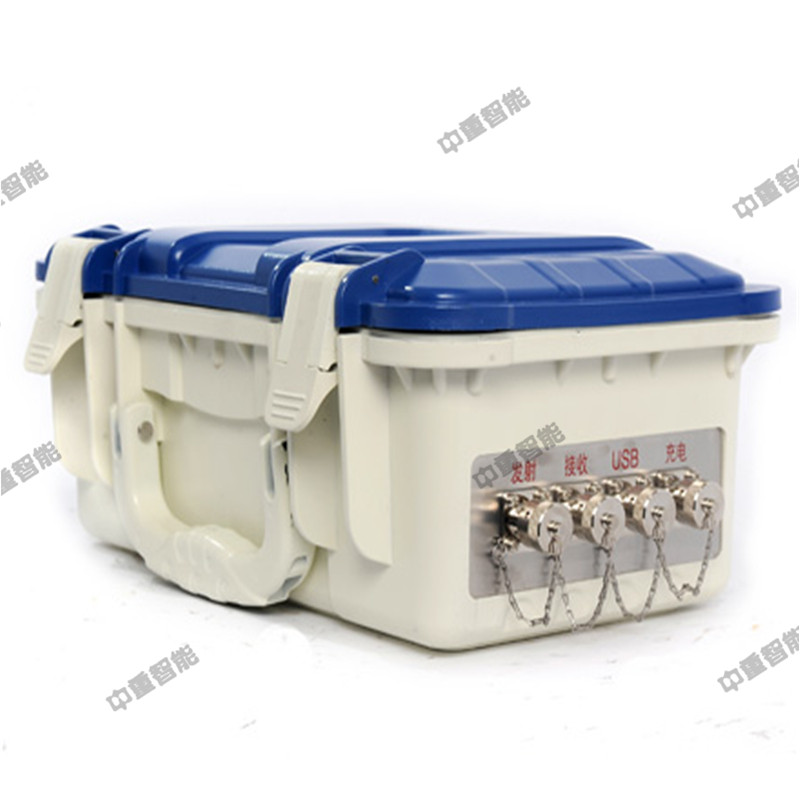

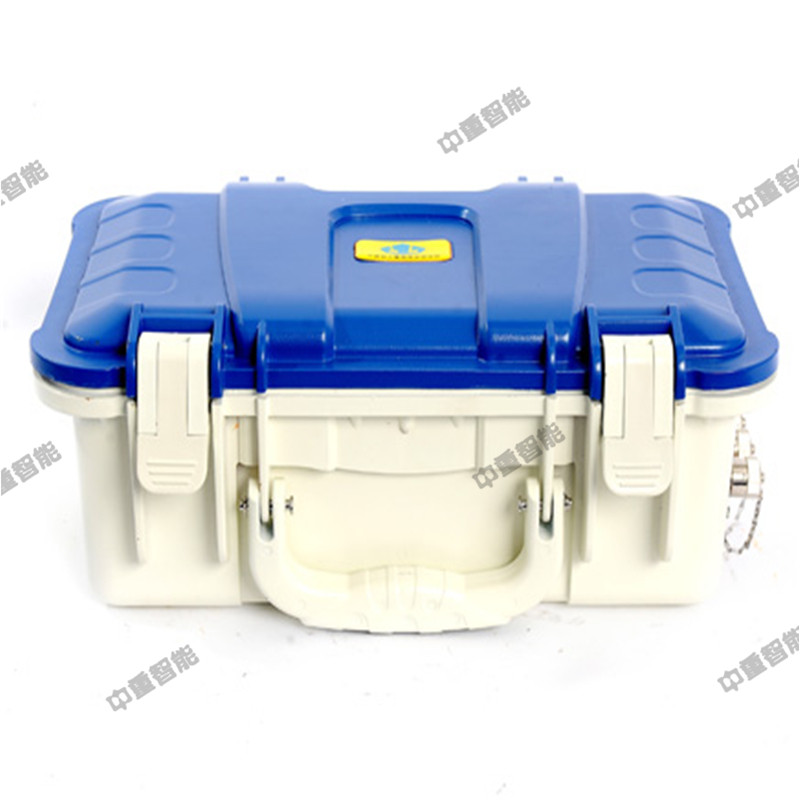

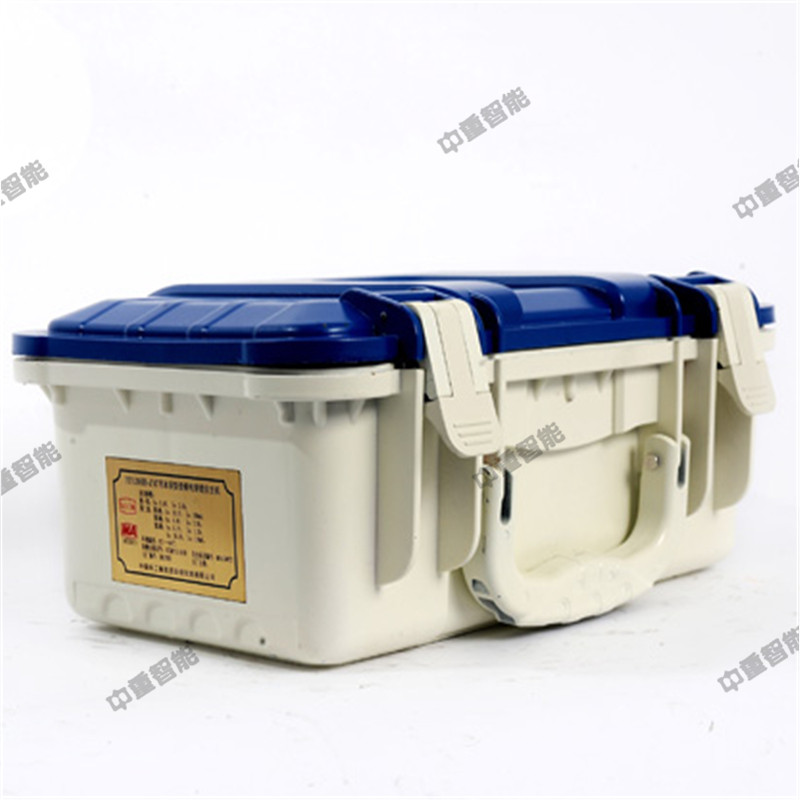

矿用音频电穿透仪

矿用音频电穿透仪产品介绍：

YT120(B)矿用音频电穿透仪通过在回采工作面建立全空间低频电场，结合矿井地质条件，推断出工作面顶底板一定深度范围内含水地质体的空间连通形态、相对富水区域的分布范围，为防治水设计和作业提供可靠依据。

该仪器为收发一体机，采用矿用本质安全性防爆设计，体积小、易携带、易操作、施工方便、性能稳定可靠，探测成果易解释。

配套软件具有数据处理和成图功能，通过数据处理形成视电导率剖面。

矿用音频电穿透仪产品用途：

?适用于对200m—400m 采长的回采工作面进行探测

?采煤工作面底板下100 米范围内的富水区域探测

?平面分布范围、富水体深度

?工作面顶板上方100 米范围内的富水区域探测

?工作面内含水老窖、陷落柱平面分布探测

?注浆效果检测

矿用音频电穿透仪产品参数：

?基本配置

   显示屏                    8英寸彩色液晶显示屏

   硬盘                      8 GB

   鼠标                      触摸平板鼠标

   工作时间                  ≥6h

?发射参数

    发射信号                 双极性对称方波

    发射频率                 15Hz、30Hz、60Hz、120Hz

    最大发射电流             75mA

最大发射电压             100 V

?接收参数

    接收信号                 正弦信号

    输入电压范围             0～35mV

重复测量误差             不大于0.5 %（输入峰峰值100mV、122Hz正弦波）
