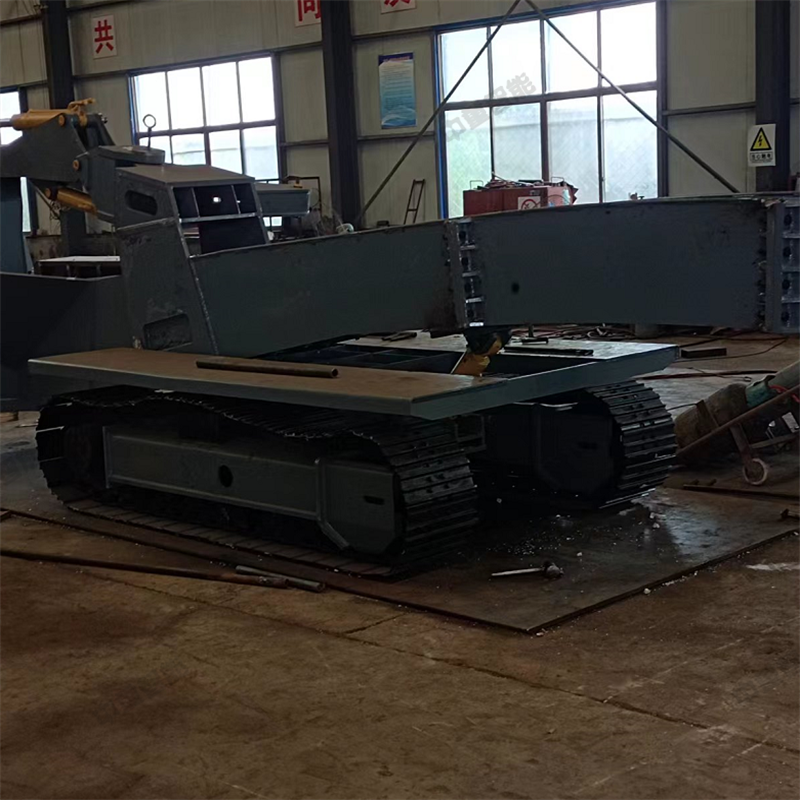

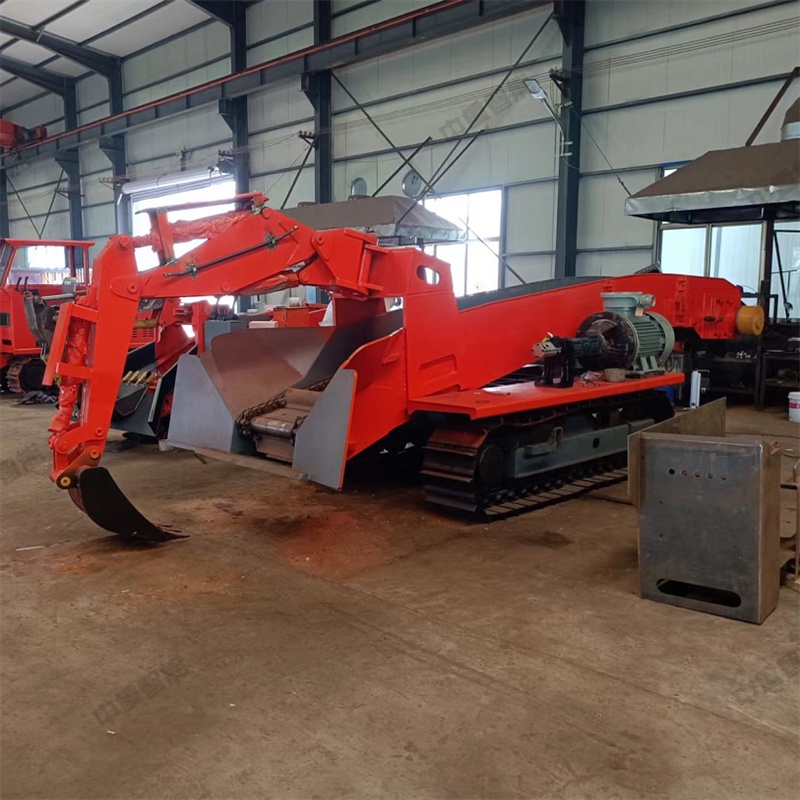

ZWY-220/75L 型履带式斜坡用挖掘式装载机（俗名：扒渣机）是一种连续生产的效率高出矿设备。主要用于煤矿岩巷、半煤岩巷、矿山主巷掘进及引水洞、隧道施工和国防洞施工中的装载作业。适用于断面≥4X4米，坡度≤33°的巷道。

本机靠推进铲取岩石并通过铲斗将石料扒进自身的刮板输送机，输送机从尾部将岩石卸入侧卸式矿车、箕斗、皮带机、梭式矿车、自卸汽车等其它转载设备上去。同时可利用反铲挖掘臂扒取远处的岩石，也可以用铲斗来清理工作面和断面排险、掏水沟。

设备主要特点：采用电动全液压控制系统，电气系统采用降压启动方式，适合于长隧道工况施工；液压系统优化设计，主要动作采用先导阀控制，操作轻松简便，工作平稳无冲击，借鉴挖掘机成熟设计理念及配置，采用进口组件，多道精密滤油，风冷散热器；可以全断面装岩，不留死角，不需人工辅助清理工作面；运渣采用链条刮板式，输送运转平稳，排渣能力强，且采用半封闭式装配方式，维护方便。

ZWY-220/75L履带式斜坡用扒渣机技术参数

型号：ZWY-220/75L

主要外形尺寸

履带接触地长度mm：3160

履带内侧宽度mm：1400(可加宽)

履带板宽度mm：500/600

离地间隙mm：420

运输槽物料通过尺寸mm：980x990

运输状态（长*宽*高）mm：13700*2550*2900

工作状态（长*宽*高）mm：15300*2550*3700

工作范围

A挖掘宽度mm：8550

B挖掘距离（离铲口）mm：3200

C挖掘高度mm：4950

D挖掘深度mm：1120

E卸载高度mm：2750(可变)

F蕞低装载高度mm：2100(可变)

G卸载距离mm：5500(可变)

H工作臂蕞大回转角度（°）：±55

适应巷道断面（宽x高）m：≥4x4

性能参数

装载能力m3/h：220

总功率KW：75

整机重量kg：23800

行走速度km/h：2

刮板链运输机构形式：双链双驱/单链双驱

适用巷道坡度（°）：≤32

蕞小转弯半径m：≥9

接地比压Mpa：≤0.1

操作方式：液控

刮板链速度m/min：44

液压油箱容量L：420

蕞大工作压力Mpa：32

注：以上参数仅供参考，可能与实际参数有所差异。
