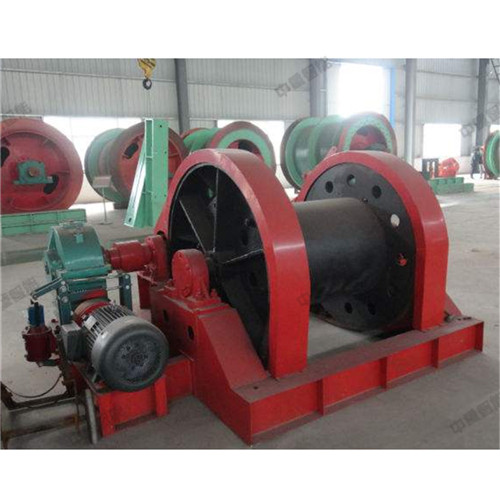

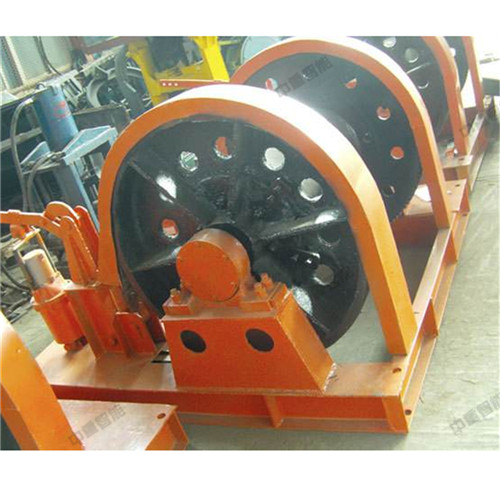

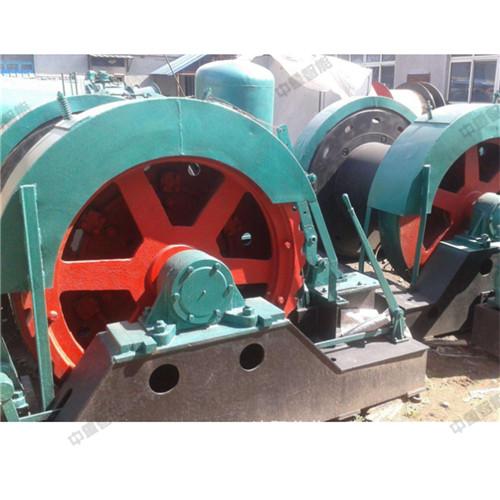

JZ-40/1500凿井绞车

凿井绞车产品简介：

凿井绞车主要用于煤矿、金属矿及非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆管、风筒等掘进设备。亦可代替建筑绞车，用于地面建筑及搬运等作起重作用。JZ-40/1500凿井绞车凿井绞车根据井筒掘进时悬吊设备的工作制度设计的，故只适用于短期工作制，而不适宜于长期吊重运转使用。

凿井绞车工作条件：

（1）绞车不应用于有瓦斯、煤尘等易燃、易爆气体的场所。

（2）绞车作业的环境温度为-25℃～40℃。

（3）当海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电气设备应根据制造厂和用户的协议进行设计或使用。

凿井绞车结构组成：

凿井绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。

主轴装置包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承等。减速器是采用球面蜗轮副减速，加有一级变速齿轮。转换变速手柄快慢速位置，可变换快慢两种速度。工作制动器采用瓦块式制动器，启动电机，电动液压推动器松闸

凿井绞车技术参数：

型号：JZ-40/1500凿井绞车

钢丝绳最大静张力(kn)：100

卷筒容绳量(m)：800

钢丝绳速度(m/min)：快速：6 慢速：3

钢丝绳直径(mm)：31

电动机：

功率(kw)：22

电压(v)：380

外形尺寸(长宽高)(mm)：3342×2906×1825

重量(kg)：6500
